北機斜齒輪減速機采用模塊化的設計理念，具有體積小、重量輕、傳遞轉矩大、起動平穩、傳動比分級精細等性質，可根據用戶要求進行任意連接和多種安裝位置的選擇，齒輪采用優質高強度合金鋼，表面滲碳硬化處理，承載能力強，經久耐用。

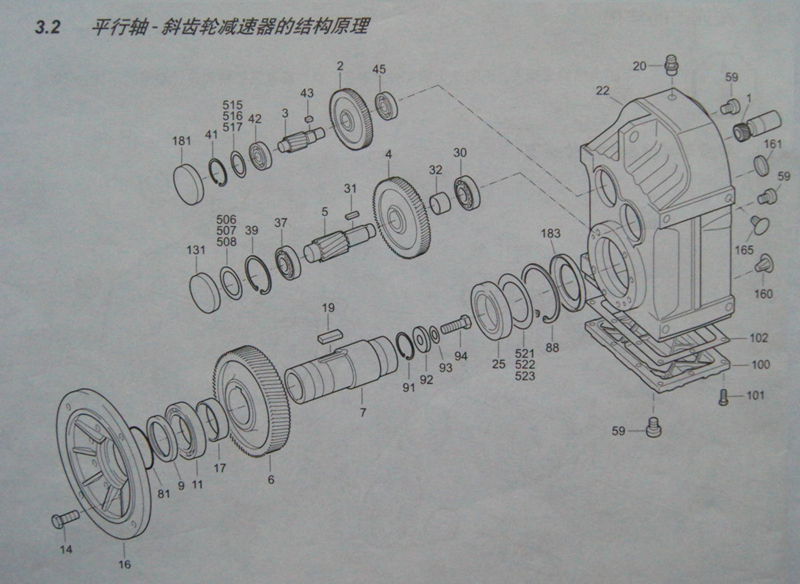

F系列平行軸斜齒輪減速機分解圖

1 小齒輪	2 齒輪	3齒輪軸	4 齒輪	5 齒輪軸	6 齒輪	7 空心軸	9 油封
11 軸承	14 六角螺絲	16 法蘭	17 軸套	19 鍵	20 透氣閥	22 減速機箱體	25 軸承
30 軸承	31 鍵	32 軸套	37 軸套	39 卡環	41 卡環	42 軸承	43 鍵
45 軸承	59 螺絲塞	81 O型密封圈	88 卡環	91 卡環	92 墊片	93 彈簧墊圈	94 六角螺栓
100 減速機蓋板	101 六角螺栓	102 密封墊	131 密封蓋	160 密封蓋	161 密封蓋	165 密封蓋	181 密封蓋
183 油封	506 墊片	507 墊片	508 墊片	515 墊片	516 墊片	517 墊片	521 墊片
522 墊片	523 墊片	?	?	?	?	?	?

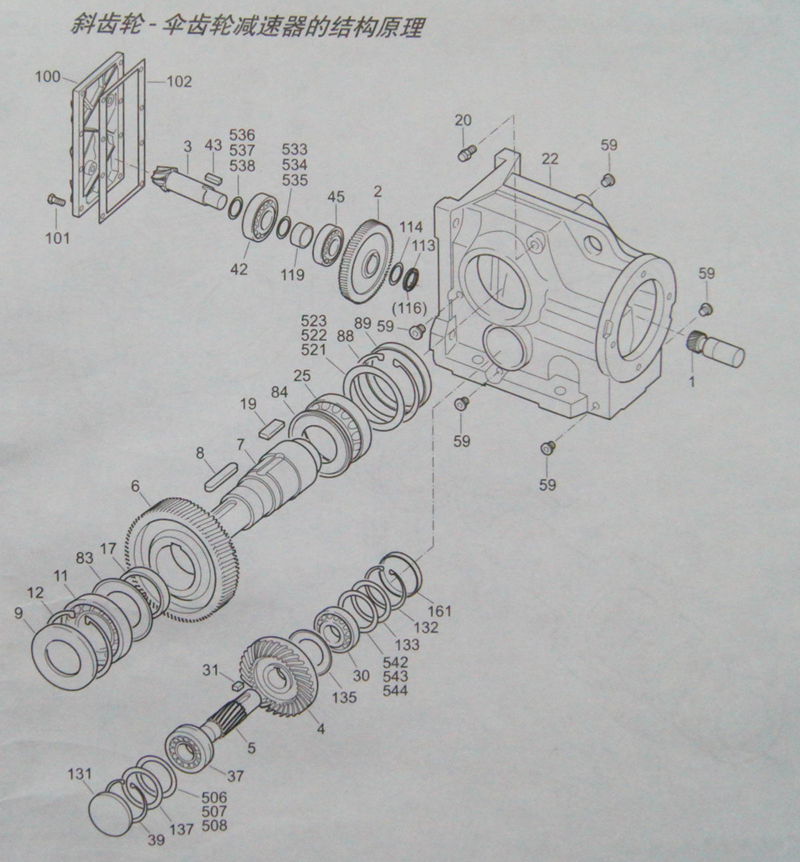

K系列斜齒輪傘齒輪減速機

1 小齒輪	2 齒輪	3 齒輪軸	4 齒輪	5 齒輪軸	6 齒輪	7 輸出軸	8 鍵
9 油封	11 軸承	12 卡環	17 軸套	19 鍵	20 透氣閥	22 減速機箱體	25 軸承
30 軸承	31 鍵	37 軸承	39 卡環	42 軸承	43 鍵	45 軸承	59 螺絲塞
83 Nilos環AV擋蓋	84 Nilos環AV擋蓋	88 卡環	89 密封蓋	100 減速機蓋板	101 六角螺栓	102 密封墊	113 鎖緊螺母
114 錐形鎖緊墊圈	116螺紋保護	119 軸套	131 密封蓋	132 卡環	133 墊片	135 Nilos環AV擋蓋	161 密封蓋
506 墊片	507 墊片	508 墊片	521 墊片	522 墊片	523 墊片	533 墊片	534 墊片
535 墊片	536 墊片	537 墊片	538 墊片	542 墊片	543 墊片	544 墊片	?

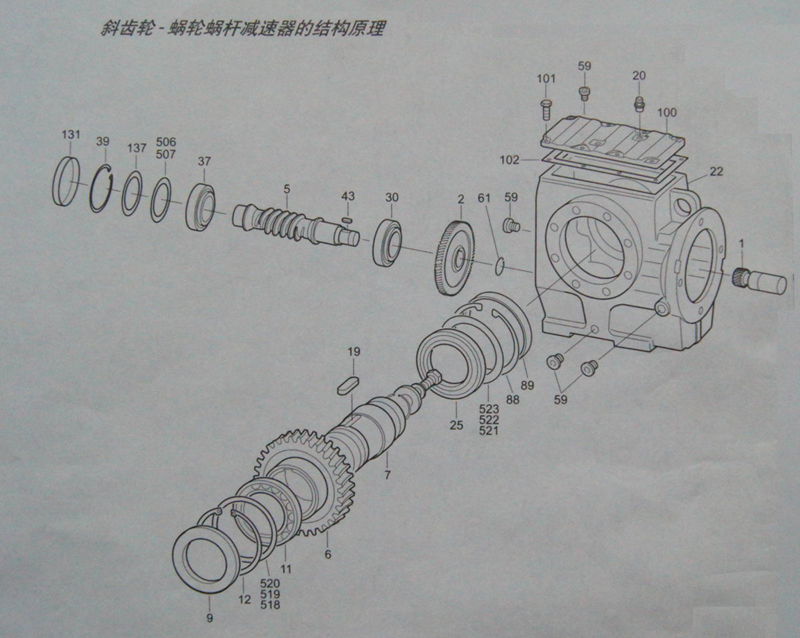

S系列斜齒輪蝸輪蝸桿減速機分解圖

1 小齒輪	2 齒輪	5 齒輪軸	6 齒輪	7 輸出軸	9 油封	11 軸承	12 卡環
19 鍵	20 透氣閥	22 減速機箱體	25 軸承	30 軸承	37 軸承	39 卡環	43 鍵
59 螺紋塞	61 卡環	88 卡環	89 密封蓋	100 減速機蓋板	101 六角螺栓	102 密封墊	131 密封蓋
137 墊片	506 墊片	507 墊片	518 墊片	519 墊片	520 墊片	521 墊片	522 墊片
