文章出處:深圳市金鴻達傳動設備有限公司官方網站 發表時間：2016-12-26

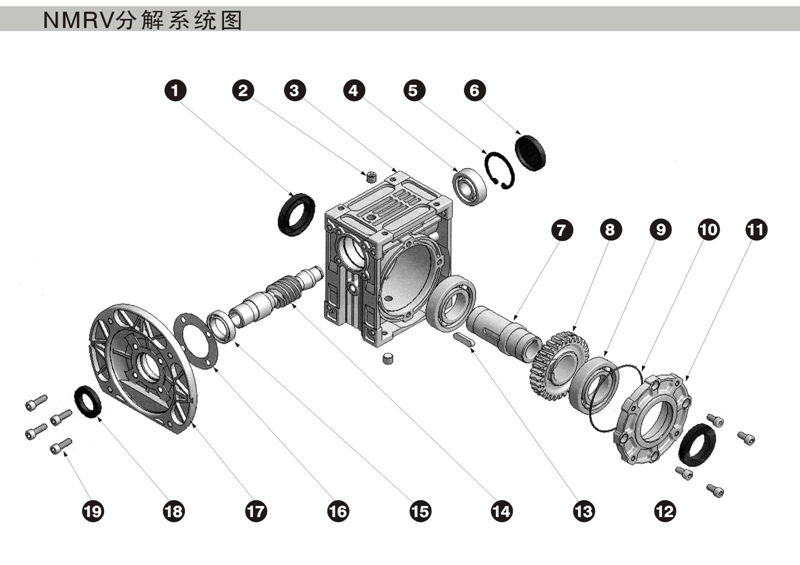

NMRV減速機結構圖
1 油封 2 油栓 3 渦輪箱 4 滾珠軸承 5 R扣環 6 密式油封 7 出力軸 8 蝸輪 9 滾珠軸承 10 O型環 11 出力軸蓋 12 六角承窩頭螺絲 13 雙圓鍵 14 蝸桿 15 滾珠軸承 16 牛皮紙墊片 17 馬達連接盤 18 油封 19 六角承窩頭螺絲 ? ?

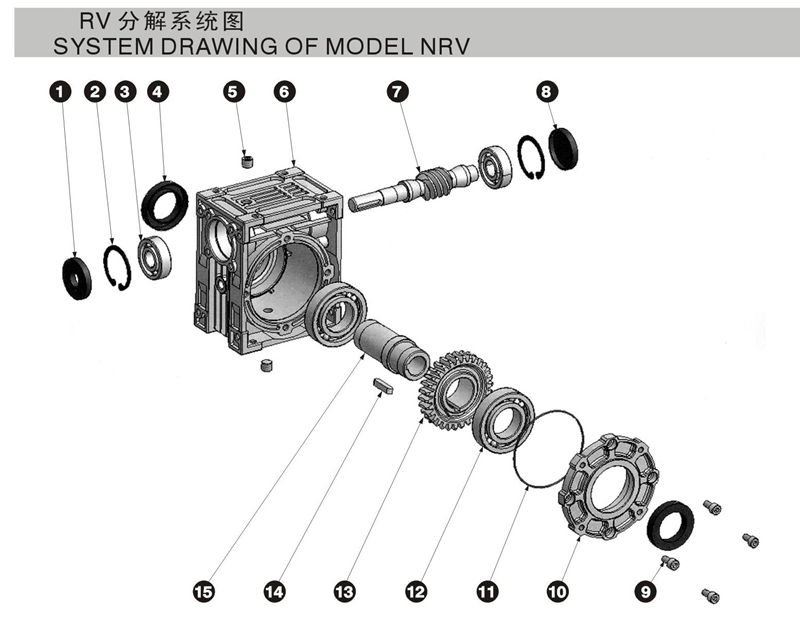

RV減速機結構圖
| 1 | 油封 | 2 | R扣環 | 3 | 滾珠軸承 | 4 | 油封 | 5 | 油栓 |
| 6 | 渦輪箱 | 7 | 蝸桿 | 8 | 密式油封 | 9 | 六角承窩頭螺絲 | 10 | 出力軸蓋 |
| 11 | O型環 | 12 | 滾珠軸承 | 13 | 蝸輪 | 14 | 雙圓鍵 | 15 | 出力軸 |
