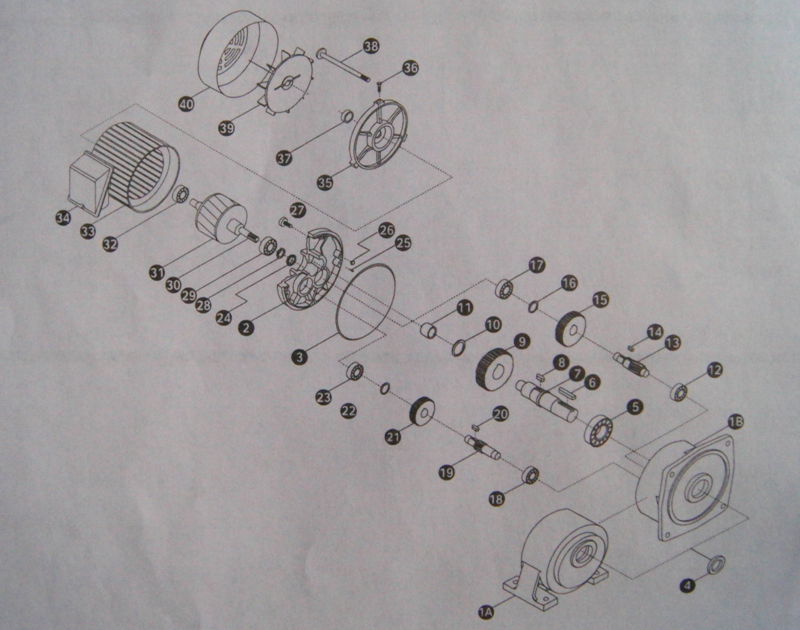

齒輪減速馬達結構圖
| 1 | A臥式/B立式 | 2 | 電機前蓋 | 3 | O形圈 | 4 | 輸出軸油封 | 5 | 輸出軸承 |
| 6 | 輸出軸鍵 | 7 | 輸出軸 | 8 | 三級小齒軸鍵 | 9 | 三級大齒輪 | 10 | C擋圈 |
| 11 | 輸出軸自潤軸承 | 12 | 二級齒軸承 | 13 | 三級小齒軸 | 14 | 三級小齒軸鍵 | 15 | 二級大齒輪 |
| 16 | C擋圈 | 17 | 三級齒軸承 | 18 | 二級齒軸承 | 19 | 二級小齒軸 | 20 | 二級小齒軸鍵 |
| 21 | 一級大齒輪 | 22 | C擋圈 | 23 | 二級齒軸承 | 24 | 輸入側油封 | 25 | 定位銷 |
| 26 | O型圈 | 27 | 內六角螺釘 | 28 | 波形墊圈 | 29 | 電機軸承 | 30 | 電機齒軸 |
| 31 | 轉子 | 32 | 電機軸承 | 33 | 定子總成 | 34 | 鋁接線盒 | 35 | 電機后蓋 |
| 36 | 風罩螺釘 | 37 | 后蓋油封 | 38 | 電機螺桿 | 39 | 風葉 | 40 | 風罩 |

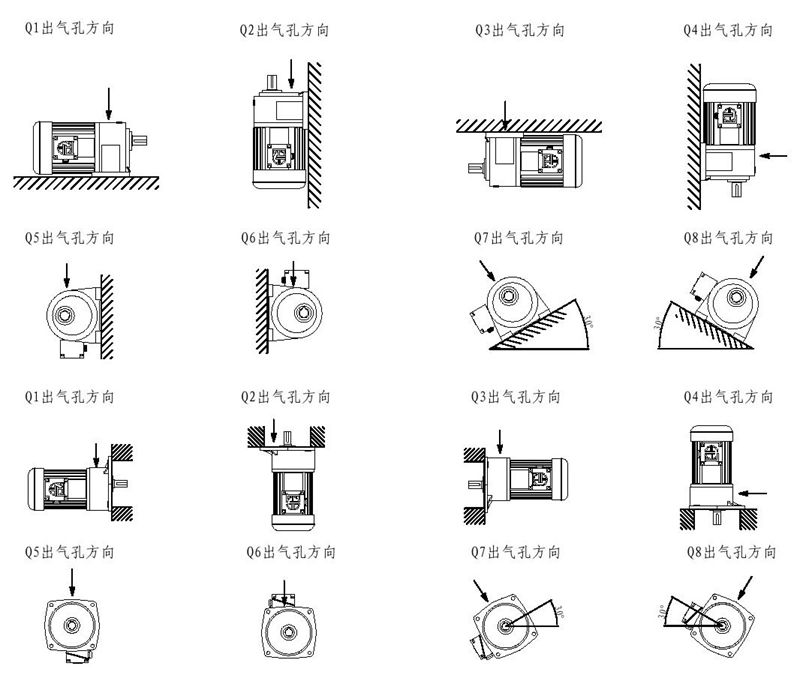

齒輪減速馬達安裝位置及透氣
